概述
LS-H系列高精度电子天平是上海珞伦科技有限公司推出的更高精度的新一代产品，具备以下特点：
-
精度及灵敏度更高；
-
具有自动校正功能；
-
具有单位转换功能，可在"g"（克）→"ct"（克拉）→ "ozt"（盎司）之间任意转换；
-
天平配置有数据输出接口，可连接打印机进行数据打印, 计算机接口,进行数据的采集、统计；
天平设计有计数功能, 可方便用户对大批量的物件进行计数。
可广泛应用于各行各业、各种较高要求的称重检测、检验、分析等, 对提高产品质量、经济效益及工作效率都起到了重要的作用。
一.开机
上电开机显示L-YYMM代表版本信息
YY代表年份 MM代表月份或者版本序号
再次显示天平量程型号
二. 规格及性能指标
"
珞伦"牌
LS-H系列电子天平按量程不同分为十二种规格,见表:
|
型 号 |
LS120H |
LS220H |
LS320H |
LS520H |
LS620H |
LS1200H |
|
最大称量 |
120g |
220g |
320g |
520g |
620g |
1200g |
|
分 辩 率 |
0.01g |
0.01g |
0.01g |
0.01g |
0.01g |
0.01g |
|
检定分度 |
10d |
10d |
10d |
10d |
10d |
10d |
|
去皮范围 |
120g |
220g |
320g |
520g |
620g |
1200g |
|
校准重量 |
100g |
200g |
200g |
500g |
500g |
1000g |
|
秤台尺寸 |
F135mm |
|
体 积 |
196 (W)C 215 (D)C 62 (H) mm |
|
供 电 |
AC 220V ± 10% 50Hz ± 1Hz |
|
使用温度 |
0-40°C |
|
使用湿度 |
£ 80% R.H |
|
型 号 |
LS1200HB |
LS2200H |
LS3200H |
LS4200H |
LS5200H |
LS6200H |
|
最大称量 |
1200g |
2200g |
3200g |
4200g |
5200g |
6200g |
|
分 辩 率 |
0.01g |
0.01g |
0.01g |
0.01g |
0.01g |
0.01g |
|
检定分度 |
10d |
10d |
10d |
10d |
10d |
10d |
|
去皮范围 |
1200g |
2200g |
3200g |
4200g |
5200g |
6200g |
|
校准重量 |
1000g |
2000g |
2000g |
2000g |
5000g |
5000g |
|
秤台尺寸 |
190C160mm |
|
体 积 |
196 (W)C 215 (D)C 62 (H) mm |
|
供 电 |
AC 220V ± 10% 50Hz ± 1Hz |
|
使用温度 |
0-40°C |
|
使用湿度 |
£ 80% R.H |
三. 操作方法
-
接通电源,打开开关,显示窗显示"------后出现"0",接下来应通电预热15分钟,刚开机时显示有所漂移属正常现象,一段时间后即可稳定
2. 如果在空秤台情况下显示偏离零点, 应 按"去皮"键使显示回到零点 。
如天平已较长时间未使用或刚购入,则应对天平进行校正,首先在空称台的情况下使天平充分预热(15分钟以上),然后按"
校准" 键,按下<
校准>键后进入全量校准，屏幕显示CAL后显示 L 0进入0点校准状态，此时天平秤盘上应无任何称量物品，闪烁几秒后显示L xxx，xxx为砝码重量值，放入提示重量砝码后天平自动闪烁校准，校准完成后显示L END 后显示砝码重量值，如校准失败则显示L Err，再次校准。（校准过程中放入砝码后如未自动闪烁校准可按<去皮>键进行继续校准）。
3.如需去除器皿皮重,则先将器皿放于秤台上,待示值稳定后按"去皮" 键, 天平显示"0"，然后将需称重物品放于器皿上,此时显示的数字为物品的净重,拿掉物品及器皿,天平显示器皿重量的负值,仍按"去皮"键使显示回到"0"。
四．线性校准
1.依次按下<校准>和<功能>按键，进入线性校准，屏幕显示C LIN 后显示L 0进入0点校准状态，此时天平秤盘上应无任何称量物品，闪烁几秒后显示L xxx，xxx为砝码重量值，放入提示重量砝码后天平自动闪烁校准，校准完成后继续显示Lxxx，再次放入提示放入的砝码后天平自动闪烁校准，校准完成后显示L END 后显示砝码重量值，如校准失败则显示L Err，再次校准。（校准过程中放入砝码后如未自动闪烁校准可按<去皮>键进行继续校准）
伍.单位模式转换
按<转换>键进行单位转换及计数和百分比功能，转换单位包括以下内容：
|
符号 |
名称 |
换算 |
|
g |
克 |
1g |
|
ct |
克拉 |
0.2g |
|
lb |
磅 |
453.7205g |
|
oz |
盎司（常衡） |
28.3495231g |
|
dwt |
英钱 |
1.55517384g |
|
gn |
格令 |
0.06479891g |
|
tb |
两（台湾） |
37.5g |
|
tl |
两（香港） |
37.794g |
|
kg |
公斤 |
1000g |
称量单位换算表
六．计数操作
按<转换>键进入计数功能，屏幕单位位置显示PCS。按<功能>键进入样品数量选择，按<转换>键改变样品数量，在数量10PC、20PC、50PC、100pc中转换，选择需要的样品数量后放入相等数量的样品后按确认键后，屏幕显示当前样品数量。
2
七．百分比操作
按<转换>键进入百分比功能，屏幕单位位置显示%。
按<功能>键进入样品100%校准状态，屏幕显示100Per，将样品放入秤盘后按确认键后，屏幕显示100%。
八．天平工作参数设置
依次按下<确定>和<功能>按键，进入工作参数设置页面，按<转换>键进行功能切换，按<确认>键改变当前选项设定值，<打印>键退出。
|
波特率 |
BAUd12 |
BAUd24 |
BAUd48 |
BAUd96 |
BAUd19 |
|
1200 |
2400 |
4800 |
9600 |
19200 |
|
输出方式 |
Co-KEY |
Co-Con |
Co-STY |
|
|
|
按键输出 |
连续输出 |
稳定输出 |
|
|
|
零点范围 |
ZEro-1 |
ZEro-2 |
ZEro-3 |
ZEro-4 |
ZEro-5 |
|
1d |
2d |
3d |
4d |
5d |
|
感量 |
SENS-1 |
SENS-2 |
SENS-3 |
SENS-4 |
SENS-5 |
|
数值越小灵敏度越高 |
|
稳定性 |
StdY-1 |
StdY-2 |
StdY-3 |
StdY-4 |
StdY-5 |
|
数值越大稳定性越好 |
|
背光形式 |
BL-ON |
BL-OFF |
BL-AUT |
|
常开 |
常闭 |
自动 |
|
打印空行 |
BLAn-0 |
BLAn-1 |
BLAn-2 |
BLAn-3 |
BLAn-4 |
|
0 |
1 |
2 |
3 |
4 |
|
称量速度 |
SPEED1 |
SPEED2 |
SPEED2 |
|
|
|
慢 |
中 |
快 |
|
|
|
|
|
|
|
|
|
|
|
-
-
-
-
-
-
-
-
-
-
-
九．数据输出格式
配有标准RS232接口天平可以输出天平重量数据，可以和计算机或者微型打印机连接，根据
工作参数设置表中设置的通讯参数配置，具体工作参数如下：
1．传输方式：串行异步传输
2．波特率：1200-19200选择
3. 输出方式：按键、连续、稳定输出。
4. 输出引脚：DB9孔，2脚TXD，3脚RXD，5脚GND。
5. 数据位：10位数据格式，8位数据，1位起始，1位停止，校验位无。
6．输出数据格式：
符号 重量 单位 换行 回车
1位 2-10位 11-13位 14位 15位
如果天平设置表中打印空行设置为非0值时，在打印数据后输出设置值个数的0x0D 0x0A。用于增加输出两个重量值打印行之间的空行。
十．串口指令
<校准>按键： 0x43 0x0D 0x0A
<打印>按键： 0x50 0x0D 0x0A
<功能>按键： 0x46 0x0D 0x0A
<确认>按键： 0x45 0x0D 0x0A
<转换>按键： 0x4D 0x0D 0x0A
<去皮>按键： 0x54 0x0D 0x0A
对天平输入以上指令等同于天平按键功能。
3
十一．装箱清单
|
物品名称 |
数量 |
备注 |
|
说明书 |
1 份 |
|
|
保修卡、合格证 |
1 份 |
|
|
称盘 |
1 个 |
|
|
电源线 |
1 根 |
|
|
砝码 |
1 个 |
|
附：防风罩和校正砝码
LS120H到LS1200H均配套防风罩和校正砝码，
LS2200H到LS6200H配套校正砝码，不配套防风罩
十二.使用注意事项
-
电子天平为精密仪器,称重时物件应小心轻放并避免超过电子天平的最大称量范围，任何形式的超载或者冲击均有可能造成电子天平的永久性损坏，哪怕在电子天平不通电使用的情况下也是如此。
-
天平的工作环境应无大的振动及电源干扰,无腐蚀性气体及液体。
-
应保证通电后的预热时间
十三.保修事项
上海珞伦科技有限公司生产的"
珞伦"牌电子天平在国内由本厂实行三包。
产品自销售之日起一年内,在正确装置和使用的条件下出现的非人为故障 属保修范围,请用户将产品连同原包装寄回本厂免费修理,本厂负责在收到
日起一周内修复并寄出,否则予以调换。超过保修期的仪器修理收取工本费。

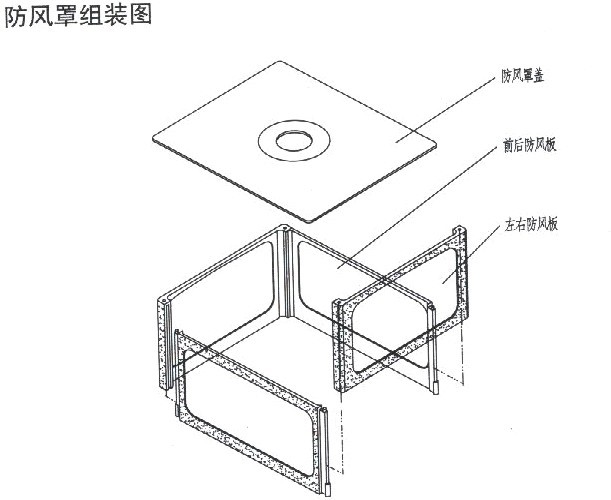

防风罩的装配方法如下图
